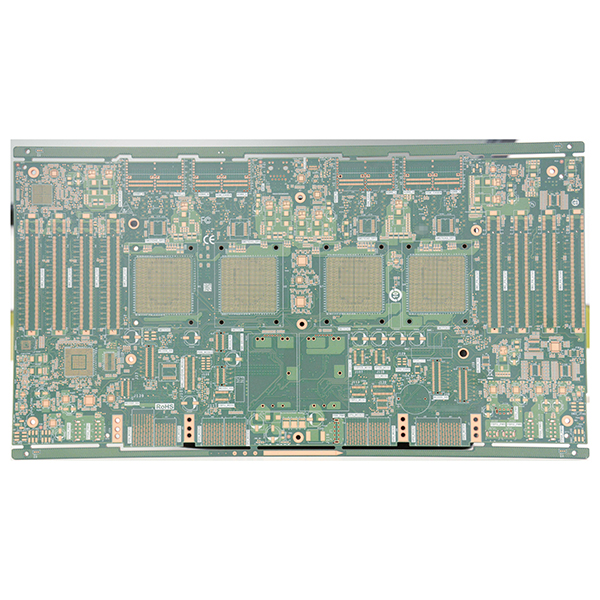

AI-bryter for produksjon av kretskort

AI-bryter kretskortproduksjon for AI-servere

Produksjon av PCB-kort for AI-brytere er en nøkkelteknologi for å forbedre den generelle ytelsen og skalerbarheten til AI-servere. Med funksjoner som høy ytelse, høy båndbredde, lav latens, sterk skalerbarhet og høy pålitelighet har PCB-kortet for AI-brytere blitt en uerstattelig kjernekomponent i moderne AI-klynger og datasentre.

Beskrivelse

AI-bryterbaseboard-kretskortproduksjon

AI-bryterbaseboard-kretskortproduksjon er et sentralt aspekt av moderne AI-databehandlingsinfrastruktur. AI-bryterbaseboardet – også kjent som AI-interconnect eller switched baseboard – er spesielt designet for kunstig intelligens-servere og høytytende databehandlingsklynger (HPC). Det fungerer som en viktig plattform for høyhastighets dataforbindelse og kobler sammen flere AI-akseleratorkort og verts-CPU-en, noe som muliggjør datautveksling med høy båndbredde og lav latens.

Kort definisjon av AI-bryterbaseboard

AI-switch-baseboard integrerer høyhastighets switch-brikker, som PCIe Switch og NVSwitch, sammen med ulike høyhastighets interconnect-kanaler. Det støtter effektiv dataoverføring mellom AI-akseleratorkort som GPU-er, OAM-moduler og FPGA-er, samt mellom disse akseleratorene og verts-CPU-en. Det er en viktig komponent for store AI-databehandlingsplattformer.

Hovedfunksjoner

  • Høyhastighets datautveksling: Integrerer avanserte switch-brikker for effektiv kommunikasjon mellom AI-akseleratorer og CPU-er.
  • Kompatibilitet med flere protokoller: Støtter ulike høyhastighets sammenkoblingsprotokoller som PCIe, NVLink og CXL.
  • Enhetlig strømforsyning og administrasjon: Tilbyr enhetlig strømfordeling, overvåking og administrasjonsgrensesnitt for alle AI-akseleratormoduler.
  • Sterk skalerbarhet: Kompatibel med ulike typer AI-akseleratormoduler, støtter modulær utvidelse og fleksibel systemdistribusjon.

Viktige funksjoner ved produksjon av AI-bryterbaseboard-PCB

  • Ultrahøyt lagantall og stor størrelse: Designene har ≥20 lag, korttykkelse ≥3 mm, og oppfyller krav til sammenkobling med høy tetthet.
  • Presisjonsproduksjon: Avanserte PCB-teknikker som minimum borestørrelse 0,2 mm, sideforhold ≥15:1, dobbeltsidig bakboring, Skip Via og POFV benyttes.
  • Høyytelsesmaterialer: Bruker materialer med svært lavt tap og overlegen høyhastighet, høyhastighetsblekk og lavprofil brunoksidteknologi for å sikre signalintegritet.
  • Høy ledningstetthet og impedanskontroll: Linjebredde/avstand ned til 0,09/0,09 mm, med impedanskontrollnøyaktighet på opptil ±8 %.
  • Høy båndbredde og lav latens: Støtter storstilt parallell høyhastighetssignaloverføring for krevende AI-klyngeytelse.
  • Høy pålitelighet og vedlikeholdbarhet: Har robust strømfordeling, termisk styring og støtter hot-swappable moduler for stabil systemdrift.

Hovedanvendelser

  • AI-servere, for eksempel NVIDIA HGX-plattformen, AI-akseleratorchassis og superdatasentre for AI-klynger med høy tetthet.
  • Trening av store modeller, AI-inferens, vitenskapelig databehandling og cloud computing-plattformer.
  • Datasentre, superdatasentre og storskala AI-skyberegningsinfrastruktur.
