bakboring for å fjerne overflødige kobberpilarer fra PCB-viaer

Bakboring i kretskorter en produksjonsprosess som brukes for flerlags kretskort. Hovedformålet er å fjerne overflødig kobber i viaer i høyhastighets signalspor, og dermed forbedre signalintegriteten og redusere signaloverføring og refleksjoner.

Definisjon av bakboring

Under produksjonen av kretskort brukes mekanisk boreteknologi til å bore fra den ene siden av kretskortet, og fjerne uønsket ledende kobber mellom visse lag i viaen. Denne prosessen beholder bare det kobberet som er nødvendig for tilkoblingen. Det eliminerer effektivt blinde kobberpilarer, og forhindrer signalrefleksjon og tap under høyhastighets signaloverføring.

Typiske anvendelser av bakboring

1. Høyhastighets, høyoppløselig signaloverføring, for eksempel i servere, brytere og datakommunikasjonsfelt.
2. Flerlags kort, vanligvis 8 lag eller mer, med økende utbredelse ved høyere lagantall.
3. Høyhastighets PCB-design som krever forbedret signalintegritet og EMI-ytelse.

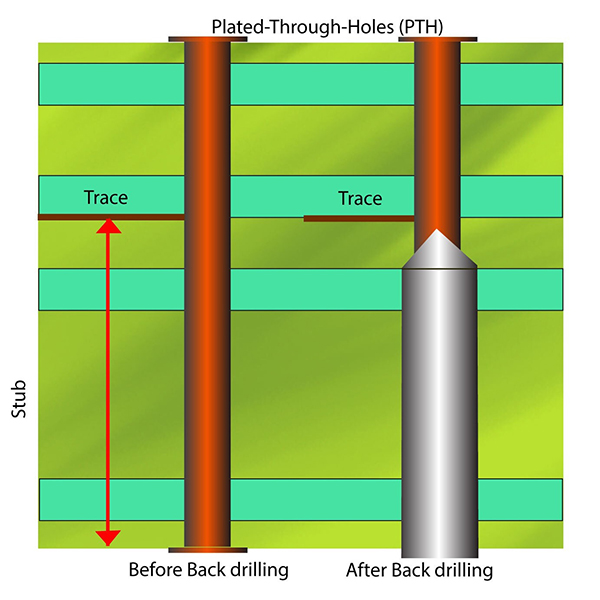

Prinsippet for bakboring

1. I flerlagsplater forbinder viaer vanligvis forskjellige lag. Når signaler imidlertid bare må overføres mellom bestemte lag, blir de resterende delene av viaen overflødige kobberpilarer.
2. Disse overflødige kobberpilarene forårsaker signalrefleksjoner og krysstale, noe som forringer høyhastighets signalkvaliteten.
3. Bakboring fjerner overflødig kobber og beholder bare de nødvendige forbindelsessegmentene for å forbedre signalintegriteten.

Prosessegenskaper ved bakboring

1. Bakboringshull har vanligvis litt større diameter enn den opprinnelige viaen.
2. Dybden på bakboringen kontrolleres nøye for å forhindre penetrering i nødvendige tilkoblingslag.
3. Bakboring implementeres vanligvis bare på kritiske steder for høyhastighetssignaler.

Fordeler med bakboring

1. Reduserer signalrefleksjoner og krysstale betydelig.
2. Forbedrer signalintegriteten og overføringshastighetene.
3. Oppfyller kretsdesignkrav for høyere frekvenser.
