gjennomgående hull-pth inkludert DIP-innsetting og lodding

gjennomgående hull pth inkludert DIP-innsetting og lodding

Gjennomgående hullmontering er en viktig prosess i elektronikkindustrien, og refererer hovedsakelig til innsetting av ulike DIP-, gjennomgående hull- og PTH-elektroniske komponenter i PCB-hull i henhold til designkravene, etterfulgt av lodding.

Beskrivelse

Vanlige plug-in-komponenter (gjennomgående hull)

Vanlige plug-in-komponenter (gjennomgående hull) inkluderer, men er ikke begrenset til, DIP-pakkede IC-er, elektrolytkondensatorer, keramiske kondensatorer, induktorer, transformatorer, krystalloscillatorer, kontakter, pin-hoder, pin-kontakter, reléer, sikringer, brytere og strømkomponenter som TO-220 og TO-92. Gjennomgående hull er ikke bare egnet for DIP-komponenter (Dual In-line Package), men dekker også alle elektroniske deler som krever PTH-innsetting (Plated Through Hole).

Gjennomgående hullmonteringsprosess

  1. Forberedelse og sortering:I henhold til kundens BOM og produksjonsplan blir alle gjennomgående komponenter som kreves for innsetting forberedt og sortert.

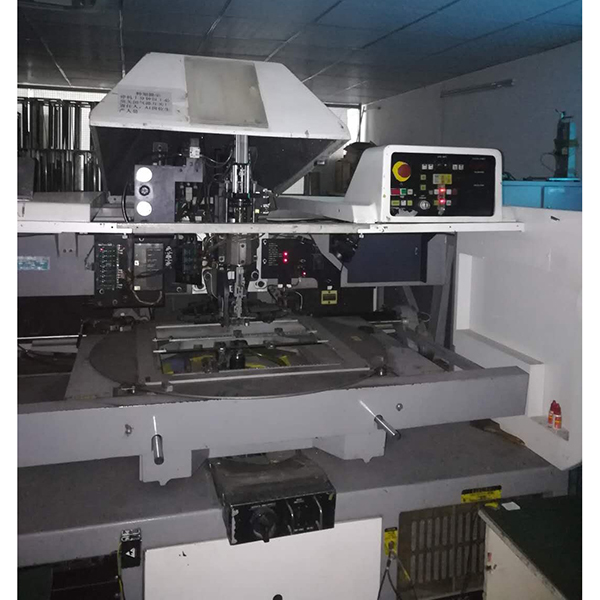

  2. Innsetting:Operatører eller automatiserte maskiner setter inn komponenter – inkludert DIP-brikker og ulike PTH-deler – i spesifiserte PCB-hull, og sikrer riktig posisjon, orientering og polaritet.
  3. Ledningsforming (om nødvendig):For noen komponenter blir ledningene forhåndsformet for å passe bedre til PCB-hullene og loddeprosessen.
  4. Inspeksjon og korrigering:Innsatte komponenter kontrolleres for nøyaktighet, og eventuelle feilplasseringer korrigeres umiddelbart for å sikre monteringskvaliteten.
  5. Lodding:Bølgesveising eller manuell lodding brukes til å feste ledningene til alle innsatte komponenter til PCB-pads, slik at man sikrer pålitelige elektriske forbindelser.
  6. Trimming og rengjøring av ledninger:Overflødige ledninger trimmes etter lodding, og resterende flussstoff rengjøres for å forbedre produktets utseende og ytelse.

Hovedanvendelser for gjennomgående hullmontering

Gjennomgående hullmontering brukes mye i ulike elektroniske produkter, spesielt de som krever høy pålitelighet, høy effekt eller enkel vedlikehold. Typiske bruksområder inkluderer husholdningsapparater (som TV, lyd, kontrollpaneler for vaskemaskiner), industrielle kontroller (hovedkort, PLC-er, omformere), kommunikasjonsutstyr (rutere, brytere), bilelektronikk (instrumentpaneler, strømmoduler), instrumentering, medisinsk utstyr og testinstrumenter.

Fordeler med gjennomgående hullmontering

  • Egnet for DIP-brikker og alle gjennomgående komponenter, og støtter et bredt spekter av prosesser.
  • Høy mekanisk styrke og robuste loddeforbindelser, med utmerket vibrasjonsmotstand og pålitelighet.
  • Støtter komponenter med høy effekt og stor størrelse for bedre varmespredning og strømføring.
  • Enklere vedlikehold og utskifting av innsatte komponenter, noe som reduserer vedlikeholdskostnadene.
  • Modent prosess og avansert utstyr, egnet for ulike behov innen elektronikkproduksjon.

Forskjellen mellom gjennomgående hullmontering og SMT

Gjennomgående hullmontering (PTH) brukes hovedsakelig for større eller mekanisk krevende komponenter, mens SMT (Surface Mount Technology) er ideelt for miniatyriserte, høytetthets- og høyt automatiserte monteringer. Fordelene med gjennomgående hullmontering er høy pålitelighet og enklere reparasjon, mens SMT kan spare plass og forbedre produksjonseffektiviteten.

Fordelene med vår gjennomgående hullmonteringstjeneste

Vi har et erfarent team som spesialiserer seg på innsetting og lodding, og som støtter både manuelle og automatiserte prosesser. Vi kan oppfylle et komplett spekter av krav, inkludert innsetting, lodding, ledningstrimming og rengjøring for alle PTH-komponenter, inkludert, men ikke begrenset til, DIP-pakker. Streng kvalitetskontroll sikrer stabil og pålitelig produktkvalitet. Vi kan skreddersy prosessen og inspeksjonsstandardene etter kundens behov, og tilbyr virkelig en komplett gjennomgående hullmonteringstjeneste.
