stensiltrykk for effektiv påføring av loddepasta

Loddepastautskrift

Kvaliteten på loddepastautskriften påvirker direkte den påfølgende komponentplasseringen og loddeforbindelsens pålitelighet, noe som gjør den avgjørende for den samlede kvaliteten på elektroniske produkter.

Arbeidsprinsipp

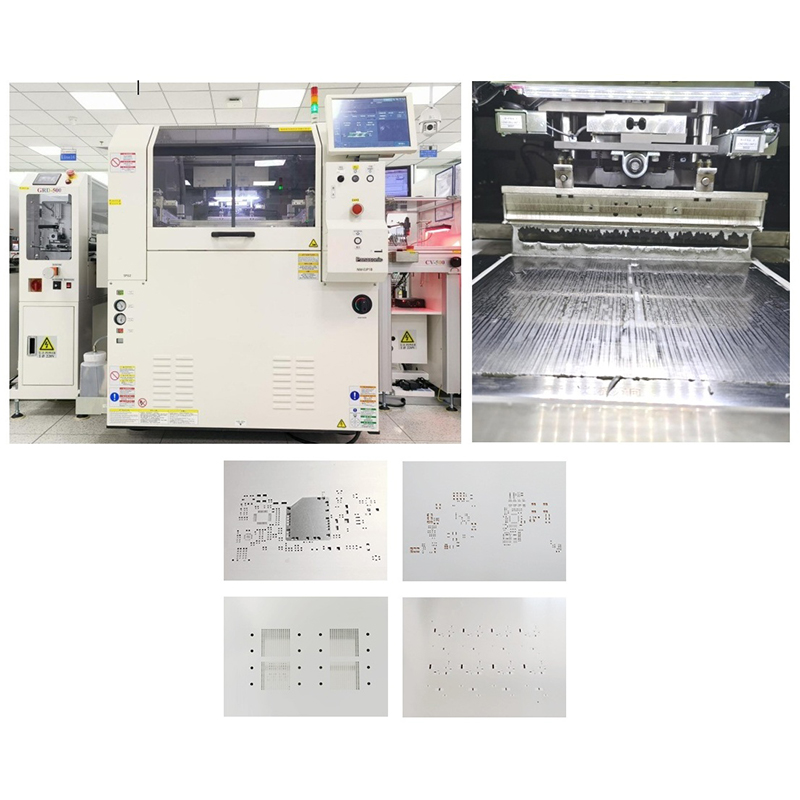

Loddepastautskrift bruker vanligvis en automatisk eller manuell skriver for å justere sjablongen med PCB-en. En nal brukes til å spre loddepastaen jevnt over sjablongens overflate. Loddepastaen passerer gjennom sjablongens åpninger og blir nøyaktig påført PCB-padene. Etter at sjablongen er fjernet, forblir loddepastamønsteret pent på PCB-en, og forbereder den for komponentplassering og reflow-lodding.

Prosess

1. Juster sjablongen med PCB-en for å sikre at hver åpning samsvarer nøyaktig med en pute.
2. Bruk en nal til å påføre loddepasta jevnt på sjablongen.
3. Loddepastaen overføres gjennom sjablongåpningene til PCB-padene.
4. Fjern sjablongen og kontroller kvaliteten på loddepastautskriften.

Betydning og fordeler

• Sikrer jevn fordeling av loddepasta, noe som forbedrer kvaliteten på loddeforbindelsen.
• Reduserer feil som loddebroer, utilstrekkelig lodde og kalde loddeforbindelser.
• Støtter montering av elektroniske produkter med høy tetthet og høy presisjon.
• Forbedrer produksjonseffektiviteten og produktets pålitelighet.

Anvendelsesområder

Loddepastautskrift er mye brukt i montering av mobiltelefoner, datamaskiner, husholdningsapparater, bilelektronikk, medisinsk utstyr og industrielle kontrollsystemer. Det er et uunnværlig og kritisk trinn i moderne elektronikkproduksjon.
