sølvpasta fylt via PCB

Sølvpasta fylt via PCB for ledningsevne

Hull fylt med sølvpasta innebærer å fylle PCB-hull med sølvpasta for å forbedre ledningsevnen og påliteligheten, og brukes ofte i avanserte eller spesialiserte kretskort med spesifikke ytelseskrav.

Beskrivelse

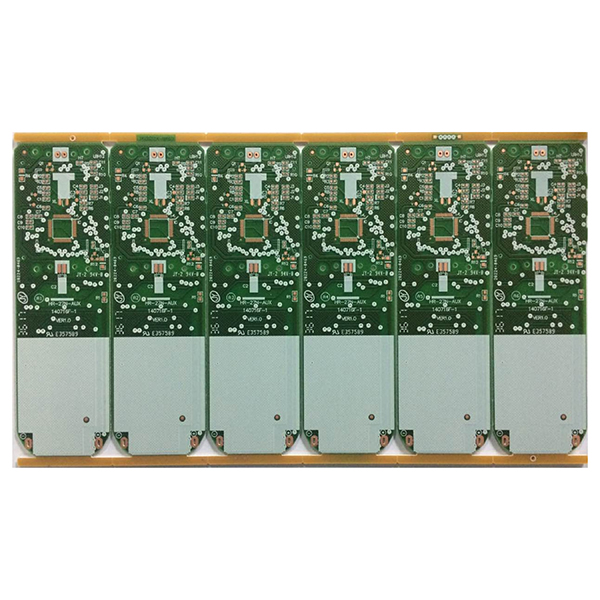

Sølvpastafylt via PCB

Sølvpasta fylt via PCB refererer til en prosessplate i PCB-industrien (trykte kretskort) hvor sølvpasta brukes til å fylle eller belegge viaer og gjennomgående hull på kretskortet. Vanlige engelske termer inkluderer «silver paste filled via PCB» eller «silver paste plugged via PCB».

Prosessprinsipp

  1. Under PCB-produksjonen fylles først sølvpasta (en ledende pasta som inneholder sølv) i forborede hull (for eksempel gjennomgående hull eller viaer).
  2. Deretter fører baking eller herding til at sølvpastaen danner en pålitelig ledende bane inne i hullene.

Primære funksjoner

  1. Ledende forbindelse:Utnytter sølvets høye ledningsevne for å oppnå elektrisk sammenkobling mellom PCB-lagene.
  2. Forbedret tilkoblingspålitelighet:Fylling med sølvpasta forbedrer den mekaniske styrken til viaer, og forhindrer løsrivelse under lodding eller bøying.
  3. Spesielle strukturer:For spesifikke krav (f.eks. blinde viaer, nedgravde viaer, Pad on Via-strukturer) muliggjør sølvpastafylling sammenkoblinger med høy tetthet.

Typiske bruksområder

  1. Høyfrekvent, høy tetthet kommunikasjon og radiofrekvens (RF) utstyr.
  2. Kretser som krever høy strømkapasitet eller sammenkoblinger med lav impedans.
  3. Avansert elektronikk innen medisinsk, militær, bilindustri og andre sektorer.

Forskjeller fra konvensjonelle gjennomgående hull

  1. Konvensjonelle gjennomgående hull fylles vanligvis med galvanisert kobber, mens sølvpastafylling bruker sølvpasta – høyere kostnad, men overlegen ledningsevne.
  2. Fylling med sølvpasta er egnet for ekstremt små åpninger, sammenkoblinger med høy tetthet eller spesielle krav til elektrisk ytelse.
