nikkelbelagt karbonfilm PCB

nikkelbelagt karbonfilm-PCB for ledende kontakter

Nikkelbelagte karbonfilmkort kombinerer karbonfilmens høye ledningsevne med nikkelbeleggets overlegne slitestyrke og korrosjonsbestandighet, noe som gjør dem til en av de spesialiserte PCB-prosessene som ofte brukes i avanserte elektroniske produkter.

Beskrivelse

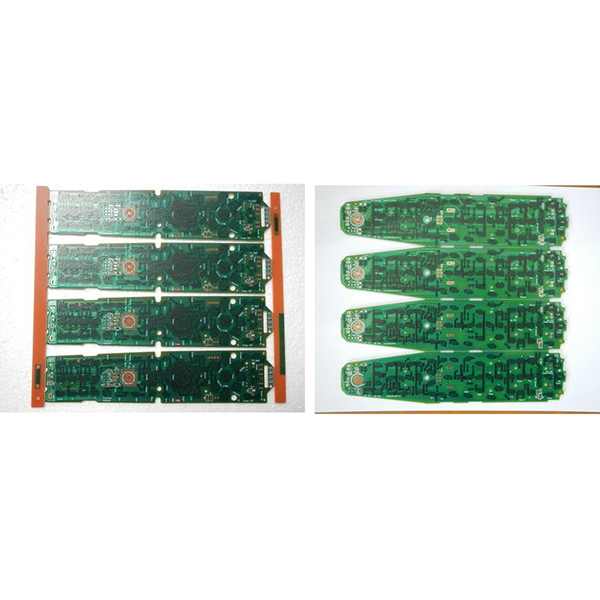

Nikkelbelagt karbonfilm-kretskort

Beskrivelse

Nikkelbelagt karbonfilm-PCB(ofte referert til som nikkelbelagt karbonfilm-PCB) er et spesialisert kretskort som er mye brukt i produksjonen av kretskort (PCB). Strukturen innebærer først å trykke et lag med karbonblekk (dvs. karbonfilm) på bestemte områder av PCB-en, etterfulgt av påføring av et lag med metallisk nikkel på karbonfilmoverflaten via galvanisering eller kjemisk plating.

Viktige egenskaper

  1. Utmerket ledningsevne:Karbonfilmen i seg selv har god ledningsevne, som forbedres ytterligere av nikkelbelegget.
  2. Høy slitestyrke:Det harde nikkelaget forbedrer slitestyrken til kontaktpunktene betydelig.
  3. Sterk korrosjonsbestandighet:Nikkel gir robust oksidasjons- og korrosjonsbestandighet, noe som forlenger PCB-ens levetid.
  4. Kostnadseffektivt:Lavere kostnad enn direkte gull- eller sølvbelegg, samtidig som det overgår ren karbonfilm i ytelse.

Typiske bruksområder

  1. Tastaturer, brytere og kontaktpunkter i elektronikk som krever høy slitestyrke og ledningsevne.
  2. Ofte brukte eller glidende kontaktområder, for eksempel avanserte fjernkontroller, medisinsk utstyr og industrielle kontrollpaneler.
  3. Variable motstander og glidende bryterkontaktpunkter som krever lang levetid.

Enkel sammenligning

  1. Standard karbonfilmkort (kun karbonfilm):Lavere kostnad, egnet for grunnleggende krav til ledningsevne og slitestyrke.
  2. Nikkelbelagte karbonfilmkort (karbonfilm + nikkelbelegg):Forbedret slitestyrke, ledningsevne og korrosjonsbestandighet, egnet for krevende bruksområder.
