Jump V-scoring med selektiv PCB V-groove-teknikk

Jump V-scoring er et teknisk begrep i elektronikk- og PCB-industrien, som hovedsakelig brukes i PCB-depanelingsprosesser (printkort). Denne teknikken forbedrer kortets mekaniske styrke samtidig som den oppfyller depanelingskravene.

Beskrivelse

Jump V-Scoring (Skip V-Groove PCB)

Jump V-scoring, også kjent som skip V-groove PCB, refererer til en V-kutt (V-scoring) prosess i PCB depaneling hvor skjæreverktøyet hopper over visse områder og ikke skjærer, men kun skjærer der separasjon er nødvendig, mens andre områder forblir uskjærte.

Anvendelsesscenarier

  1. Brukes ofte når visse områder på et enkelt kort må forbli koblet sammen, eller når spesielle strukturer krever beholdt koblingsstyrke i PCB-design.
  2. Typiske anvendelser: kort med koblingsbroer, delvis panelisering eller elektroniske produkter med spesielle strukturelle krav.

Fordeler

  1. Forbedrer den totale PCB-styrken og bidrar til å forhindre utilsiktet brudd under transport eller montering.
  2. Oppfyller fleksibelt ulike krav til depaneling og tilkobling i bestemte områder.

Eksempel

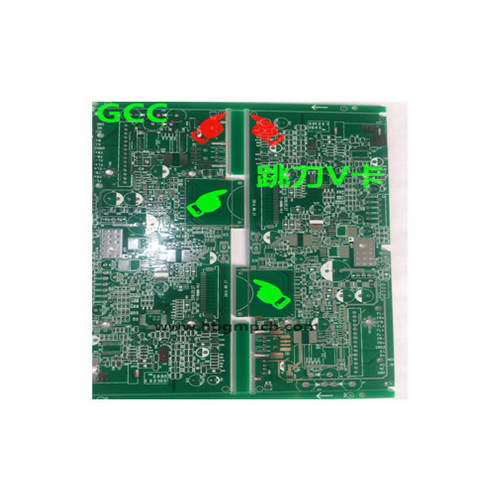

For eksempel på et panelisert kort hvor de fleste områder må skilles fra hverandre, bortsett fra et segment i midten, kan jump V-scoring brukes – V-cut-verktøyet løfter automatisk og hopper over det området uten å kutte.
