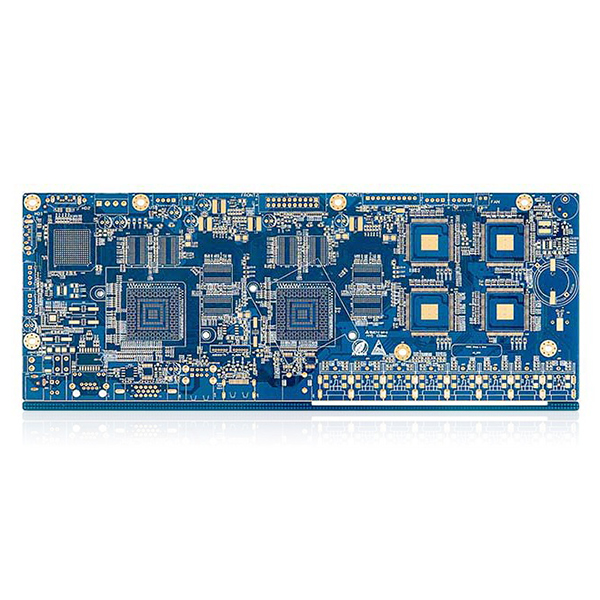

impedanskontroll-PCB for høyhastighets signaloverføring

Impedanskontroll-PCB

Hovedformålet med en impedanskontroll-PCB er å sikre en stabil og forutsigbar impedansverdi under høyhastighets signaloverføring, og dermed redusere problemer som signalrefleksjon, krysstale og tap, samt garantere signalintegritet og pålitelighet.

Hovedfunksjoner

• Høy flerlagsdesign:12-lags struktur støtter komplekse kretsløpssystemer og lagdelt signalruting, noe som forbedrer den totale elektriske ytelsen.
• Streng impedanskontroll:Impedansverdi på 100 Ω med en toleranse på ±10 % oppfyller de høye nøyaktighetskravene til høyhastighets digital signaloverføring, noe som reduserer signalforvrengning og refleksjon betydelig.
• Høy presisjon i produksjonen:Linjebredde på 3,8 mil og linjeavstand på 3,2 mil er egnet for ruting med høy tetthet og støtter høyt integrert elektronisk produktdesign.
• Utmerkede materialer og utførelse:Laget med høykvalitets FR-4-substrat, stabil dielektrisk konstant og blyfri HASL-prosess, noe som forbedrer miljøvennligheten og loddepåliteligheten.
• Enestående isolasjon mellom lagene:Flerlagsstrukturen og nøye utvalgte materialer sikrer isolasjon mellom lagene, noe som forbedrer kortets pålitelighet og holdbarhet.
• Egnet for høyhastighets signaloverføring:Optimalisert strukturdesign og materialvalg gjør det ideelt for ulike høyhastighets- og høyfrekvente elektroniske applikasjoner.

Hovedanvendelser

• Nettverkskommunikasjonsutstyr som svitsjer, rutere og høyhastighets dataoverføringsmoduler.
• Servere og lagringsenheter.
• Industrielle automatiseringskontrollsystemer.
• Medisinsk elektronisk utstyr.
• Høyhastighets signalbehandling og testinstrumenter.
• Kretsmoduler i forbrukerelektronikk som krever streng ytelse for høyhastighets digitale signaler.
