hybrid PCB

Hybrid-PCB betyr at det er et blandet laminat kretskort

Hybridlaminerte kort representerer en avansert PCB-strukturløsning som balanserer høy ytelse og kostnadseffektivitet, ideell for elektroniske produkter som krever flere funksjoner, for eksempel høy frekvens, høy hastighet og høy temperaturbestandighet.

Beskrivelse

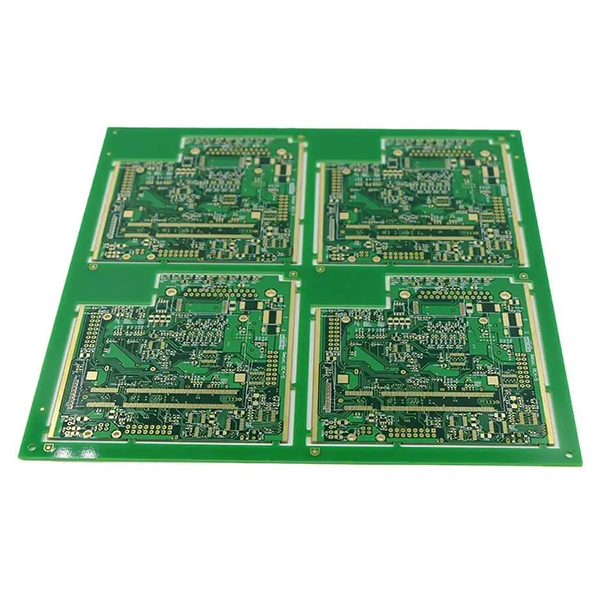

Hybrid PCB (blandet laminat PCB)

Hybrid PCB (blandet laminat PCB) refererer til et flerlagsbrett dannet ved å laminere to eller flere forskjellige typer underlag – for eksempel FR4, PTFE, keramikk eller høyfrekvente materialer – på et enkelt kretskort (PCB) etter behov. Dette brettet kombinerer fordelene ved flere materialer, og balanserer høyfrekvent/høyhastighets signaloverføringsytelse med utmerket mekanisk styrke og kostnadskontroll.

Viktige funksjoner

  1. Materialmangfold:Vanlige kombinasjoner inkluderer FR4 + høyfrekvente materialer, FR4 + keramikk, FR4 + PI, etc.
  2. Komplementær ytelse:Muliggjør spesifikke lag for høyfrekvent/lavtapsdrift, mens andre gir høy styrke/lav kostnad.
  3. Bred anvendelse:Brukes mye i radar, antenner, RF, 5G-kommunikasjon, bilelektronikk, romfart og andre felt.

Anvendelsesscenarier

  1. Høyfrekvente/høyhastighets signallag bruker høyfrekvente materialer, mens andre lag bruker konvensjonelle materialer som FR4, for å balansere ytelse og kostnader.
  2. Strøm- og signallag bruker materialer med forskjellige dielektriske konstanter og termiske ekspansjonskoeffisienter for å øke påliteligheten.

Fordeler og utfordringer

  1. FordelerForbedrer den generelle PCB-ytelsen, optimaliserer kostnadene og tilpasser seg komplekse kretskrav.
  2. UtfordringerKomplekse produksjonsprosesser krever høy presisjon i laminering, mellomlagsbinding og tilpasning av termiske ekspansjonskoeffisienter.
