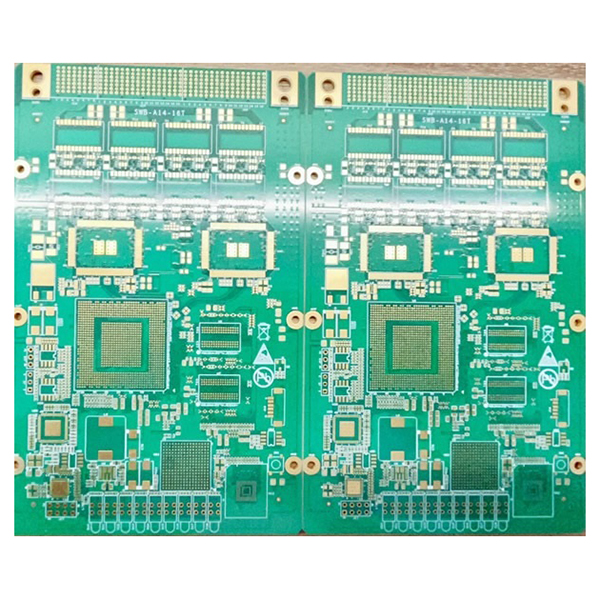

høyhastighets PCB

høyhastighets PCB-løsning for ultrahurtig dataoverføring

Høyhastighetskort er spesielt utviklet for scenarier som krever høy hastighet, stor båndbredde og høy pålitelighet, og brukes mye innen datakommunikasjon, cloud computing, servere og avansert elektronisk utstyr.

Beskrivelse

Høyhastighetskort (høyhastighets-PCB, høyhastighetskort)

Høyhastighetskort (høyhastighets-PCB, høyhastighetskort) refererer til et kretskort (PCB) som er spesielt designet og produsert for høyhastighets signaloverføring. Høyhastighetskort er optimalisert med hensyn til struktur, materialer og prosesser for å sikre signalintegritet, elektromagnetisk kompatibilitet og pålitelighet i miljøer med høyfrekvent, stor båndbredde og høyhastighets dataoverføring.

Hovedfunksjoner

  • Design med høyt lagantall:Bruker en 18-lags struktur med høy tetthet, som støtter kompleks høyhastighets signaloverføring og multifunksjonell integrering for å møte avanserte behov for elektronisk systemdesign.
  • Ultra-høy sideforholdskapasitet:Med en ferdig korttykkelse på 4,0 mm, minimum hulldiameter på 0,20 mm og et sideforhold på opptil 20:1, er det egnet for applikasjoner som krever høy pålitelighet og høy strømbelastning.
  • Førsteklasses substrat:Bruker Panasonic M6 høytytende materiale, med lavt tap og utmerkede dielektriske egenskaper for å sikre stabil høyhastighets signaloverføring.
  • Presis impedanskontroll:Høy nøyaktighet i karakteristisk impedanskontroll, ±7,5 % for ≤50 Ω og ±5 % for &gt.50 Ω, noe som sikrer høyhastighets signalintegritet og kompatibilitet med ulike høyhastighetsgrensesnitt.
  • Avansert backdrill-teknologi:Bruker dobbeltsidig backdrilling, med stubblengde på mindre enn 0,08 mm, noe som effektivt reduserer signaloverføring og refleksjon og forbedrer signalintegriteten.
  • Resin Plugged Via-teknologi:Bruker resin plugged via-prosess for å forbedre isolasjonen og den mekaniske styrken i viaene, egnet for høydensitetsruting og BGA-pakningsdesign.
  • Ultrahøy hastighetsoverføringskapasitet:Støtter dataoverføringshastigheter på opptil 64 Gbps, og oppfyller fremtidige behov for høyhastighets sammenkobling og stor båndbredde.

Hovedanvendelser

  • 5G-basestasjoner og høyhastighets kommunikasjonsutstyr.
  • Høyhastighetsbrytere og rutere for datasentre.
  • Serverhovedkort og høytytende lagringsenheter.
  • Høyhastighets signalbehandling og testinstrumenter.
  • Avanserte nettverksenheter og elektroniske systemer med strenge krav til høy hastighet og høy pålitelighet.
