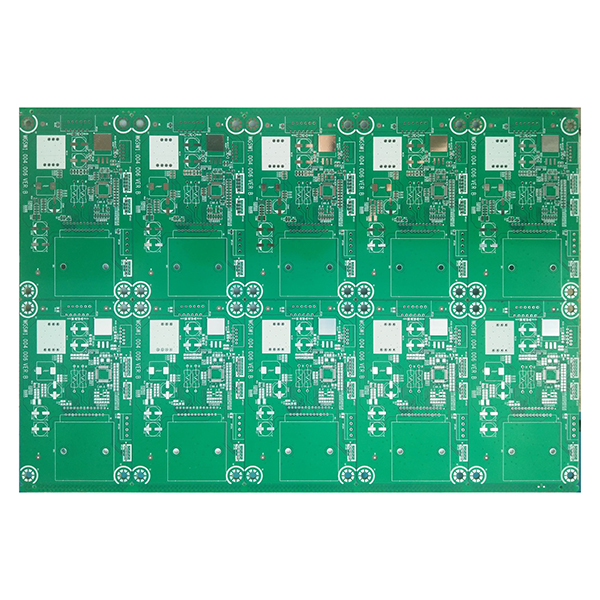

FR-4 glassfiber-epoksylaminat for PCB-applikasjoner

FR-4 glassfiberplate Oversikt

FR-4 glassfiberplate er et høytytende substrat for kretskort (PCB) laget av glassfiberduk som forsterkningsmateriale og epoksyharpiks som matrise, med kobberfolie laminert på overflaten. «FR» i FR-4 står for «Flame Retardant» (flammehemmende), og «4» er materialkvalitetskoden. De viktigste egenskapene er utmerket mekanisk styrke, dimensjonsstabilitet, elektriske isolasjonsegenskaper og flammehemmende egenskaper. FR-4 er mye brukt i produksjonen av kretskort for ulike elektroniske produkter og er et av de mest brukte og vanligste PCB-substratene i dag.

Hovedstruktur

1. Glassfiberbase:Bruker glassfiberduk med høy styrke for å sikre utmerket mekanisk styrke og dimensjonsstabilitet.
2. Epoxyharpiks:Glassfiberduken er impregnert med høyytelses epoksyharpiks for å forbedre kortets varmebestandighet, isolasjon og generelle stabilitet.
3. Kobberfolie:Overflaten er dekket med elektrolytisk kobberfolie med høy renhet, noe som gjør det enkelt å etse og danne fine kretsmønstre.

Hovedtrekk ved FR-4 kretskort

• Utmerket dimensjonsstabilitet, lav termisk ekspansjonskoeffisient og ikke lett deformert.
• Overlegne dielektriske egenskaper, egnet for høyfrekvent og høyhastighets signaloverføring.
• Enestående varmebestandighet, egnet for høytemperaturprosesser som reflow-lodding, og støtter langvarig drift ved høye temperaturer.
• Høy mekanisk styrke, slag- og bøyefasthet, egnet for flerlags- og høydensitets-PCB-produksjon.
• Minimal harpikssmuss under høyhastighetsboring, noe som resulterer i glatte hullvegger og god bearbeidbarhet.
• Sterk flammehemming, forblir sikker og pålitelig selv ved høye temperaturer.
• God fuktighets- og kjemikaliebestandighet, med lang levetid.
• Kjernefargene er hovedsakelig gule eller hvite, noe som er praktisk for produktidentifikasjon og kvalitetsstyring.
• Kompatibel med ulike overflatebehandlingsprosesser, som HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold) og OSP (Organic Solderability Preservative), og oppfyller ulike monteringskrav.

Hovedanvendelser for FR-4 kretskort

• Mye brukt i produksjonen av kretskort for mobiltelefoner, datamaskiner, testutstyr, videoopptakere, husholdningsapparater og andre forbrukerelektroniske produkter.
• Brukes i felt med høy pålitelighet og høy ytelse, som militært utstyr, styringssystemer, bilelektronikk, romfart, medisinske instrumenter og industriell kontroll.
• Det foretrukne substratet for flerlags, høy tetthet og høyfrekvente/høyhastighets kretskort, egnet for kommunikasjon, nettverk, servere og andre elektroniske enheter.
• Egnet for elektroniske produkter som krever varmebestandighet, fuktbestandighet, flammehemmende egenskaper og lang levetid.

Vanlige spesifikasjoner

• Basetykkelse: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.
• Kobbertykkelse: 18 μm, 35 μm, 70 μm.
• Kortstørrelse: 1044 x 1245 mm.
• Kjernefarge: gul, hvit.
• Overflatebehandling: HASL, ENIG, OSP.
