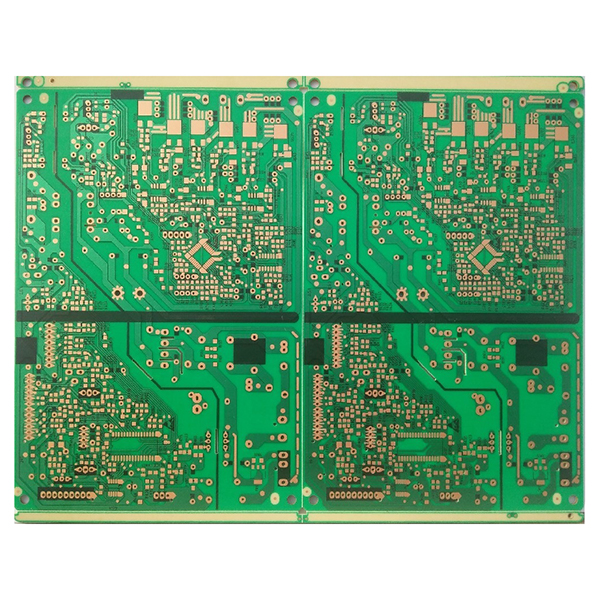

flammehemmende kobberbelagt fenolpapirlaminat PCB

flammehemmende kobberbelagt fenolpapirlaminat PCB

Flammehemmende kobberbelagt fenolpapirlaminat er et vanlig substrat for kretskort (PCB), vanligvis referert til som et flammehemmende kort. Det består hovedsakelig av isolerende tremassepapir med høy renhet som base, impregnert med fenolharpiks, laminert og herdet, og deretter dekket med et lag elektrolytisk kobberfolie på overflaten.

Beskrivelse
Materialet i flammehemmende kobberbelagt fenolpapirlaminat oppfyller UL 94 V-0-standarden for flammehemmende egenskaper, og har utmerkede flammebestandighets- og elektriske isolasjonsegenskaper.

Hovedstruktur:

  1. Isolerende papirbase:Laget av høykvalitets tremassepapir, behandlet flere ganger for å sikre elektrisk isolasjon og mekanisk styrke.
  2. Fenolharpiks:Papirbasen er impregnert med fenolharpiks for å forbedre varmebestandighet, fuktbestandighet og platestabilitet.
  3. Kobberfolie:Elektrolytisk kobberfolie med høy renhet er laminert på overflaten for å lette etterfølgende etsing og dannelse av kretsmønster.

Hovedtrekk ved flammehemmende kobberbelagt laminat:

  1. Lav kostnad, egnet for masseproduksjon.
  2. Utmerket flammehemmende egenskaper, oppfyller 94 V-0-standarden.
  3. God fukt- og varmebestandighet.
  4. God dimensjonsstabilitet, lav vridning og forvrengning, overlegen mekanisk bearbeidingsytelse.
  5. Egnet stansetemperatur er 40 °C til 70 °C, lett å stanse, bore og bearbeide på andre måter.
  6. Kolofoniumbehandling brukes ofte på overflaten. På grunn av temperaturbestandigheten kan den ikke gjennomgå loddebeleggbehandling.

Hovedanvendelser for flammehemmende laminat:

  1. Mye brukt i produksjonen av kretskort for forbrukerelektronikk som fjernsyn, båndopptakere, lydutstyr, spillkonsoller, telefoner og husholdningsapparater.
  2. De siste årene har det også blitt brukt i strømforsyningskort til oscilloskoper (CRT) og kontorautomatiseringsutstyr (OA-utstyr).
  3. Egnet for kostnadsfølsomme elektroniske produkter og produkter for milde arbeidsmiljøer.

Vanlige spesifikasjoner:

  1. Basetykkelse: 1,2 mm, 1,6 mm
  2. Kobbertykkelse: 25 μm, 35 μm
  3. Kortstørrelse: 1020 x 1030 mm
