dybderuting

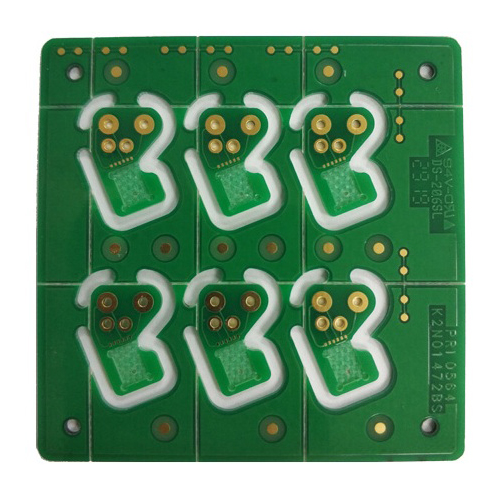

Dybderuting skaper en trappetrinnsformet eller rilleformet PCB

Blindfräsning, også kjent som «dybdefresing», er en vanlig mekanisk bearbeidingsteknikk i produksjonen av kretskort. Den brukes i elektroniske produktfelt som kommunikasjonsutstyr og bilelektronikk som krever høy strukturell kompleksitet og plassutnyttelse.

Beskrivelse

Hovedprinsippetligger i å selektivt fjerne bare overflatelaget av PCB-en til en forhåndsbestemt dybde, i stedet for å skjære helt gjennom hele kortet. Denne tilnærmingen bevarer det underliggende substratet intakt, og skaper spor eller hull med spesifikk dybde bare i de nødvendige områdene.

Viktige funksjoner

  1. Den blinde freseprosessen muliggjør presis kontroll over fresedybden, og gjør det mulig å oppnå komplekse strukturer som lokale trinn, grunne spor eller halve hull på kortet.
  2. Denne teknologien gjør det mulig å lage fordypninger eller forsinkninger på PCB-er, noe som forbedrer mangfoldet og fleksibiliteten ved montering av komponenter betydelig.
  3. Blindfresing er vanligvis avhengig av automatisert utstyr med høy presisjon for å sikre jevn dybde og skarpe konturer, og oppfyller de kompliserte produksjonskravene til moderne elektronikk.

Typiske bruksområder

  1. Når spesifikke komponenter som RF-moduler, LED-er eller metallskjold skal innebygges i kortet, skaper blindfresing lokaliserte grunne utsparinger.
  2. Det produserer PCB-strukturer med trinnvise konfigurasjoner, for eksempel forhåndsformede rom for halvinnstikkbare kontakter eller spesialiserte kortspor.
  3. Det produserer lokaliserte forsinkede hull eller fordypede områder, noe som letter plassering av spesialiserte strukturelle komponenter eller forbedrer monteringsdensiteten på kortnivå.
  4. Brukes mye i avansert kommunikasjonsutstyr, smarte terminaler, bilelektronikk og andre elektroniske produktfelt som krever høy strukturell kompleksitet og utnyttelse av plass.
