kobberbasert PCB

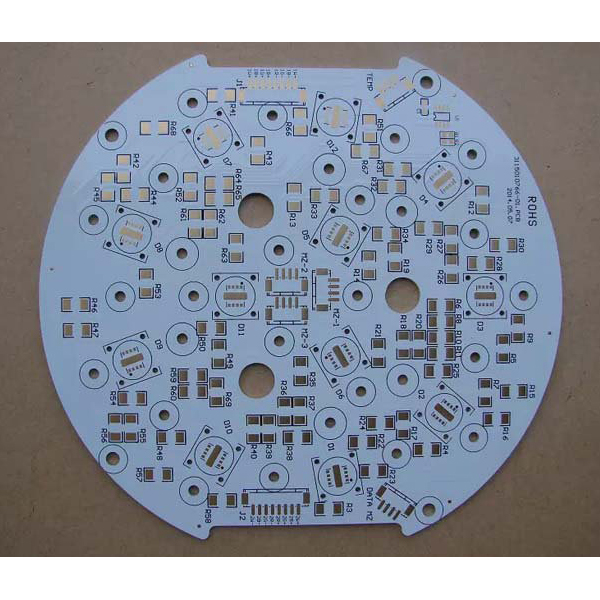

Kobberbaserte PCB med separate termiske og elektriske baner

Kobberbaserte PCB-er er høytytende metallkjernede kretskort som er spesielt utviklet for varmespredning og høyeffektsapplikasjoner. Takket være sin utmerkede termiske ledningsevne og pålitelighet er kobberbaserte PCB-er egnet for felt med høye krav til varmespredning, elektrisk ytelse og mekanisk styrke, som beskrevet ovenfor.

Beskrivelse

Kobberbasert PCB (kobberkjerne-PCB)

Kobberbasert PCB (kobberbasert PCB eller kobberkjerne-PCB) er en type kobberbelagt plate som bruker metallkobber som grunnmateriale. Strukturen er lik den til aluminium-PCB-er, og består vanligvis av tre deler: kobberbasen, isolasjonslaget og kobberfolien. Kobber-PCB har ekstremt høy varmeledningsevne og utmerket mekanisk styrke, slik at de raskt og effektivt kan spre varmen som genereres av elektroniske komponenter. De er mye brukt i elektroniske produkter med høy effekt, høy varme og høy pålitelighet, for eksempel effektforsterkere, kommunikasjonsenheter, strømmoduler, bilelektronikk og LED-belysning.

Hovedegenskaper ved kobberbaserte kretskort

  1. Ekstremt høy varmeledningsevne, langt overlegen i forhold til aluminium-PCB-er og standard FR-4-kort.
  2. Utmerket elektrisk isolasjon og mekanisk prosesseringsytelse.
  3. Tåler høyere strøm og effekttetthet, egnet for avansert elektronikk og applikasjoner med strenge krav til varmespredning.

Hovedanvendelser for kobberbaserte PCB-er

  1. Høyeffekts elektronisk utstyr: for eksempel effektforsterkere, høyeffekts strømmoduler, omformere osv., der effektiv varmespredning og høy strømkapasitet er påkrevd.
  2. LED-belysningsprodukter: høyeffekts LED-lamper, LED-gatelys, LED-lamper til biler, LED-skjermer osv., som effektivt kan redusere LED-koblingstemperaturen og forlenge levetiden.
  3. Bilelektronikk: motorstyringsenheter, strømfordelingsmoduler, innebygde ladere, bilbelysning osv., der varmespredning og pålitelighet er avgjørende.
  4. Kommunikasjonsutstyr: effektforsterkere for basestasjoner, RF-moduler, filtre, mikrobølgekommunikasjonsenheter osv. som krever sterk varmespredning og høy stabilitet.
  5. Industriell kontroll: høyfrekvente strømforsyninger, motordrivere, frekvensomformere, industrielt automatiseringsutstyr osv. som brukes i elektroniske kontrollsystemer med høy effekt og høy temperatur.
  6. Medisinsk utstyr: medisinske strømforsyninger, medisinsk bildediagnostikkutstyr, laserterapienheter osv., hvor varmespredning og sikkerhet er avgjørende.
  7. Luftfart og militær sektor: radarsystemer, navigasjonsutstyr, kraftsystemer og andre elektroniske komponenter som krever høy pålitelighet og tilpasning til ekstreme miljøer.
  8. Ny energisektor: solcelleomformere, vindkraftomformere, batteristyringssystemer og andre strømstyringskort for nye energienheter.
  9. Forbrukerelektronikk: avansert lydutstyr, spillkonsoller, smarte hjemmemoduler og andre produkter som krever høy varmespredning og høy ytelse.

Termisk-elektrisk separasjon kobber-PCB

Kobber-PCB med termisk-elektrisk separasjon er en kobber-PCB med spesiell struktur, som hovedsakelig brukes til å forbedre varmespredningsytelsen og den elektriske isolasjonens pålitelighet til elektroniske produkter. «Termisk-elektrisk separasjon» betyr at varmeledningsbanen og den elektriske banen er uavhengig og separat utformet, noe som muliggjør effektiv varmespredning samtidig som det sikres utmerket elektrisk isolasjon.

Struktur av termisk-elektrisk separasjon kobber PCB

  1. På bunnen av komponenter som krever effektiv varmespredning, åpnes et vindu direkte på kobberbasen og fylles med materialer med høy varmeledningsevne (for eksempel keramiske stykker, kobberpilarer eller kobberblokker), slik at varmen som genereres av komponentene kan overføres direkte til kobberbasen, mens den elektriske forbindelsen fortsatt passerer gjennom isolasjonslaget og kobberfoliekretsen.
  2. På denne måten blir varmen direkte avledet gjennom varmeledningssøylen eller vinduet, mens strømmen fortsatt passerer gjennom kretsen over isolasjonslaget – termiske og elektriske baner er separert og forstyrrer ikke hverandre.

Hovedfordeler med termisk-elektrisk separasjon av kobber-PCB

  1. Forbedrer varmeavledningseffektiviteten betydelig, spesielt egnet for høyeffekts-LED-er, strømforsyningsenheter og andre applikasjoner som er ekstremt følsomme for varme.
  2. Sikrer elektrisk sikkerhet og forhindrer lekkasje og sammenbrudd.
  3. Muliggjør miniatyrisering og design med høy integrasjon.

Anvendelsesscenarier for termisk-elektrisk separasjon kobber PCB

  • Høyeffekts LED-belysning
  • COB-emballasje
  • Bilfrontlykter
  • Kraftige halvledermoduler
  • Andre relaterte felt
