kronede hull og kanter på et PCB

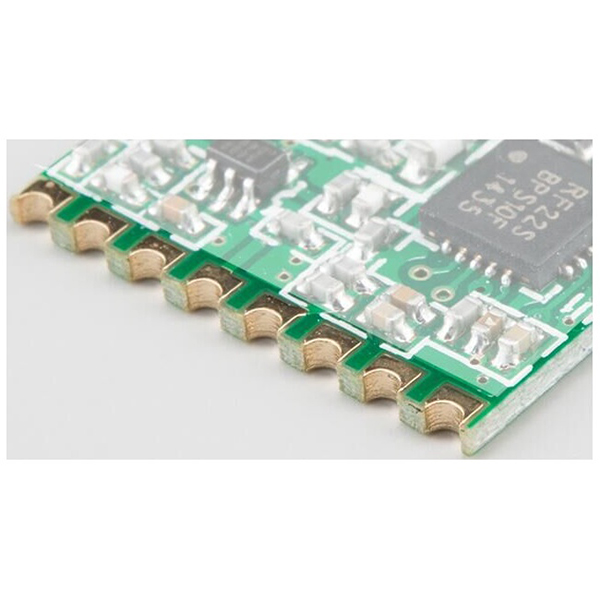

Kastellert hull og kanter på et PCB for WiFi-moduler

Et semi-hullkort er en spesialisert PCB-produksjonsprosess som involverer halvcirkelformede hull langs kortets kant. Det brukes ofte til å montere små funksjonelle moduler på hovedkretskort, og representerer en utbredt PCB-struktur i moderne modulær elektronisk design.

Beskrivelse

PCB med kanthull, også kjent som kant-halvhulls-kort, har en produksjonsprosess og korttype hvor halvcirkelformede hull, i hovedsak halv-via-strukturer, blir laget langs kantene på kretskortene. Dette designet resulterer i hull som ligner halvmåner langs PCB-kantene, og som ser ut som en rekke halvcirkelformede hull når man ser dem fra siden av kortet.

Viktige egenskaper

  1. Strukturelle egenskaper:Et halvhull refererer til et gjennomgående hull boret langs PCB-kanten. Etter kutting gjenstår bare en halvcirkel, som skaper en halvmåne- eller nagelhullseffekt.
  2. Elektrisk tilkobling:Halvhull brukes vanligvis til elektriske tilkoblinger. De kan loddes som pads, noe som letter montering, spleising og modulær design mellom små kort og hovedkort.
  3. Vanlig utseende:En rekke regelmessige halvcirkelformede hull fordelt langs PCB-kanten, ofte sett i trådløse moduler, små grensesnittkort osv.

Bruksområder

  1. Forenkler loddet montering av små moduler eller datterkort til hovedkortet, for eksempel WiFi, Bluetooth, GSM-moduler osv.
  2. Muliggjør montering av flere kort og forenkler separering av kort, noe som forbedrer fleksibiliteten ved montering og vedlikehold.
  3. Støtter standardisert grensesnittdesign, noe som letter modulær produksjon.

Fordeler

  1. Gjør det enklere å lodde plug-in-komponenter og koble kort til kort, noe som øker produksjonseffektiviteten.
  2. Kompakt struktur sparer plass, ideelt for miniatyrisert elektronikk.
  3. Støtter masseprodusert, standardisert modulproduksjon og vedlikehold.
