begravde viaer

Begravde viaer brukes til å koble sammen interne lag i et kretskort

Begravde viaer er borestrukturer som kun forbinder forskjellige interne lag i et kretskort, og som er usynlige fra utsiden. De representerer en viktig teknisk tilnærming for å forbedre rutetettheten og ytelsen i flerlags kretskort.

Beskrivelse

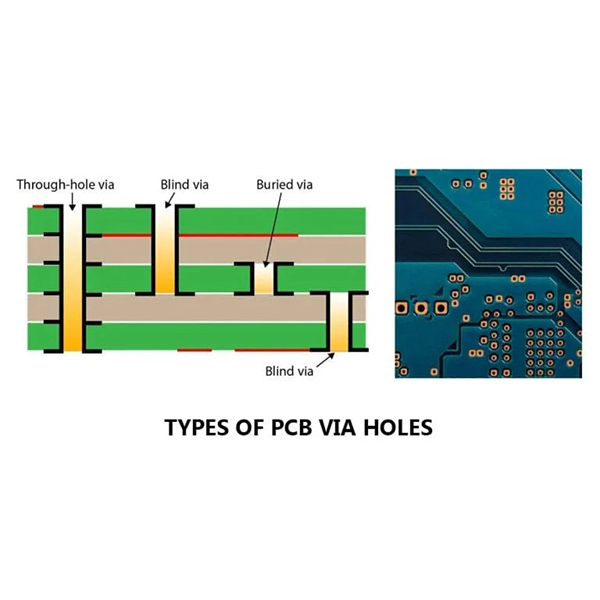

Begravde viaerer en vanlig spesialisert hullstruktur i flerlags kretskort. De finnes kun mellom de indre lagene i kretskortet og strekker seg ikke til kortets overflate. Med andre ord forbinder begravde viaer kun to eller flere indre lag i et flerlags kort, uten synlige åpninger til de ytre lagets overflater.

Viktige egenskaper ved begravde viaer

  1. Tilkoblingsmetode:Kobler kun interne lag til interne lag. Ingen synlige åpninger til ytre lag.
  2. Visuelle egenskaper:Begravde viaer er usynlige fra kretskortets ytre overflate, da de er helt innkapslet i kortets indre.
  3. Produksjonskompleksitet:Fremstillingsprosessen er mer komplisert enn standard gjennomgående hull eller blinde viaer, og krever lagvis boring og plating av indre lag før laminering.

Anvendelser av nedgravde viaer

  1. Forbedrer PCB-rutingstettheten og sparer plass på overflatelaget.
  2. Oppfyller krav til miniatyrisering og høy ytelse for førsteklasses elektronikk som servere, kommunikasjonsutstyr og smarte terminaler.
  3. Brukes ofte i HDI-design (High-Density Interconnect) i kombinasjon med blindviaer og gjennomgående hull for å forbedre designfleksibiliteten.
