blinde gjennomføringer

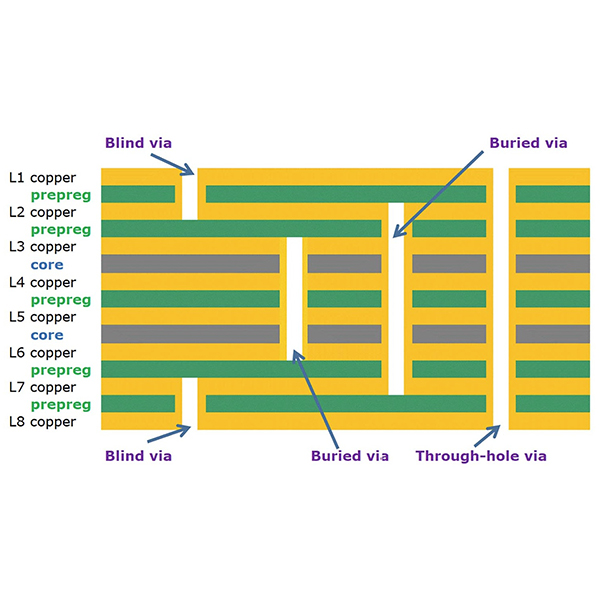

Blinde viaer forbinder overflatelaget og de indre lagene

Blinde gjennomføringer er borehull som forbinder PCB-overflatelaget med de indre lagene uten å penetrere hele kortet. De brukes mye i flerlagskort for elektroniske produkter med høy tetthet og høy ytelse.

Beskrivelse

Blinde viaerer en spesialisert hullstruktur i flerlags kretskort, som primært brukes til å koble spor mellom kortets overflatelag (ytre lag) og et indre lag. Den ene porten på en blind via er plassert på PCB-kortets ytre overflate, mens den andre porten ender på et indre lag av PCB-kortet, uten å penetrere hele kortet.

Viktige egenskaper ved blinde gjennomføringer

  1. Tilkoblingsmetode:Kobler bare overflatelaget (f.eks. lag 1 eller det øverste laget) til et indre lag, uten å krysse alle lagene.
  2. Utseende:Synlig fra PCB-overflaten, men hullet går ikke gjennom til motsatt side.
  3. Produksjonskompleksitet:Mer komplisert enn standard gjennomgående hull, krever lagvis boring og pletteringsteknikker.

Anvendelser av blindviaer

  1. Brukes i HDI-kort (High-Density Interconnect) for å øke rutetettheten.
  2. Egnet for design som krever flerlagsforbindelser samtidig som det spares plass, for eksempel smarttelefoner, nettbrett, kommunikasjonsenheter og annen avansert elektronikk.

Fordeler med blindvias

  1. Sparer PCB-plass og forbedrer rutetettheten.
  2. Forkorter signaloverføringsveiene effektivt, noe som forbedrer signalintegriteten.
  3. Muliggjør miniatyrisering og design med høy ytelse.
