Automatisk optisk inspeksjon (AOI) for PCB-produksjon

Automatisert optisk inspeksjon (AOI) i PCB-produksjon

Automatisert optisk inspeksjon (AOI) bruker industrielle kameraer med høy oppløsning og intelligent bildebehandlingsteknologi for å raskt og nøyaktig oppdage ulike feil i PCB-er, for eksempel loddekvalitet, komponentplassering, manglende eller feil komponenter og polaritet. Dette forbedrer produksjonseffektiviteten og produktkvaliteten betydelig.

Arbeidsprinsipp for AOI

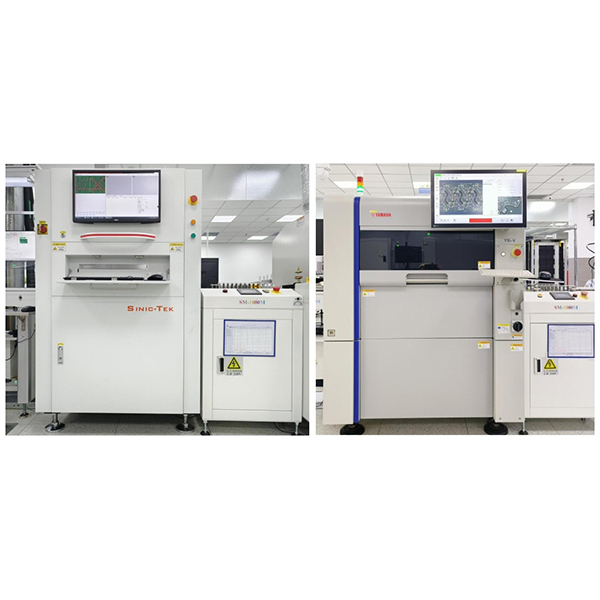

AOI-utstyr utfører helautomatisk skanning av PCB-er på produksjonslinjen, og tar bilder fra flere vinkler og med ulike belysningsmetoder. Den innebygde programvaren sammenligner de tatt bildene med forhåndsinnstilte standardprøver, og identifiserer automatisk vanlige feil som kalde loddeforbindelser, brodannelse, kortslutninger, åpne kretser, feilplassering av komponenter eller manglende komponenter, og varsler umiddelbart operatørene om korrigerende tiltak.

Hovedfordeler

• Høy hastighet og nøyaktighet:AOI muliggjør rask masseinspeksjon, noe som forbedrer produksjonseffektiviteten betydelig og reduserer menneskelige feil.
• Ikke-destruktiv testing:Inspeksjonsprosessen krever ikke kontakt med PCB-en, noe som sikrer produktintegriteten.
• Intelligent styring:Inspeksjonsresultatene kan automatisk registreres og spores for kvalitetsanalyse og prosessforbedring.
• Kostnadsreduksjon:Tidlig påvisning og korrigering av feil reduserer påfølgende reparasjons- og avfallskostnader.
• Tilpasningsdyktig til ulike prosesser:AOI kan brukes i stor utstrekning i SMT, gjennomgående hull, bølgesveising, reflow-sveising og andre PCB-produksjonsstadier.

Anvendelser

AOI brukes mye i forbrukerelektronikk, bilelektronikk, industriell kontroll, medisinsk utstyr, kommunikasjonsutstyr og andre felt med strenge krav til produktkvalitet.
