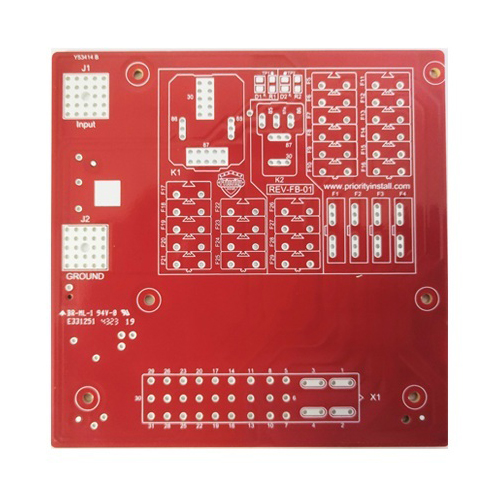

8-lags kretskort PCB for avansert elektronikk

Oversikt over åtte-lags kretskort (8-lags PCB)

Åtte-lags kretskort (8-lags PCB) er en vanlig struktur blant flerlags kretskort, bestående av åtte lag med ledende kobberfolie som er laminert vekselvis med isolerende materialer. Ved å stable flere signallag, strømlag og jordlag gir et 8-lags PCB god plass til kabling og overlegen elektrisk ytelse for komplekse, høyhastighets og høytetthetskretsdesign.

Hovedtrekk ved 8-lags kretskort

• Lagstruktur:Totalt åtte lag, vanligvis inkludert flere sett med signal-, strøm- og jordlag, med fleksibel lagdesign.
• Signalintegritet:Støtter høyhastighets signaloverføring, reduserer krysstale og støyforstyrrelser betydelig og forbedrer signalintegriteten.
• Elektromagnetisk kompatibilitet:Kombinasjonen av flere jord- og strømlag forbedrer elektromagnetisk kompatibilitet (EMC) betydelig og demper effektivt elektromagnetisk interferens.
• Høy ledningstetthet:Muliggjør høyere kablingstetthet, og oppfyller kravene til miniatyrisering og høy integrasjon i komplekse kretser.
• Produksjonsvanskeligheter:Prosessen er kompleks og krever høyere standarder for design og produksjonsutstyr, og kostnadene er høyere enn for PCB-er med færre lag.

Anvendelser av 8-lags PCB

• Brukes i avanserte servere, datasentre og andre scenarier med ekstremt høye krav til signalintegritet og stabilitet.
• Brukes mye i kommunikasjonsutstyr, høyhastighetsrutere, brytere og andre produkter som krever flerkanals og høyhastighets overføring.
• Egnet for industriell automatisering, medisinsk elektronikk, romfart og andre elektroniske enheter med høy pålitelighet og høy ytelse.
• Brukes ofte i HDI-design (High-Density Interconnect) i kombinasjon med nedgravde viaer, blinde viaer og andre via-strukturer for å øke designfleksibiliteten.
