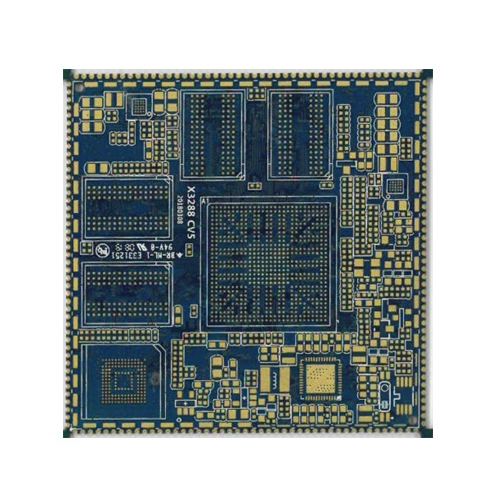

6-lags kretskort

6-lags kretskort for applikasjoner med høy tetthet

Et sekslags kretskort er et flerlags PCB laget ved å laminere seks lag med ledende kobberfolie og isolerende lag vekselvis. 6-lags PCB-er kan gi mer plass til kabling og bedre elektrisk ytelse, noe som gjør dem spesielt egnet for komplekse, høyhastighets og høy tetthet elektroniske produktdesign.

Beskrivelse

Oversikt over sekslags kretskort (6-lags PCB)

Et sekslags kretskort (6-lags PCB) er en type flerlags kort med seks lag ledende kobberfolie. 6-lags PCB lages vanligvis ved å stable ytre og indre lag vekselvis, adskilt av isolerende materialer. Sammenlignet med dobbeltlags- eller firelags-kort, tilbyr et 6-lags PCB høyere ledningstetthet, bedre elektromagnetisk kompatibilitet (EMC) og overlegen signalintegritet, noe som gjør det egnet for høyhastighets-, høyytelses- eller komplekse kretsdesign.

Typisk struktur for et 6-lags PCB

  1. Topplag (L1, vanligvis for komponentmontering og ruting)
  2. Indre lag 1 (L2, vanligvis jordlag GND)
  3. Indre lag 2 (L3, vanligvis strømlag)
  4. Indre lag 3 (L4, vanligvis signallag)
  5. Indre lag 4 (L5, vanligvis signallag eller strøm/jord)
  6. Bunnlag (L6, vanligvis for komponentmontering og kabling)

Hovedtrekk ved 6-lags PCB-er

  • Flerlagsstruktur muliggjør kompleks kretsruting og styring av flere strøm-/jordforbindelser.
  • Utmerket signalintegritet, egnet for høyhastighets signaloverføring.
  • Enestående elektromagnetisk kompatibilitet, reduserer elektromagnetisk interferens (EMI).
  • Støtter mer kompakte design, ideelt for elektroniske produkter med høy tetthet og høy ytelse.

Hovedanvendelser for sekslags kretskort

  • Kommunikasjonsutstyr.
  • Servere og avanserte datamaskiner.
  • Industrielle kontrollsystemer.
  • Medisinsk elektronikk.
  • Bilelektronikk.
  • Høyhastighets lagringsenheter osv.
