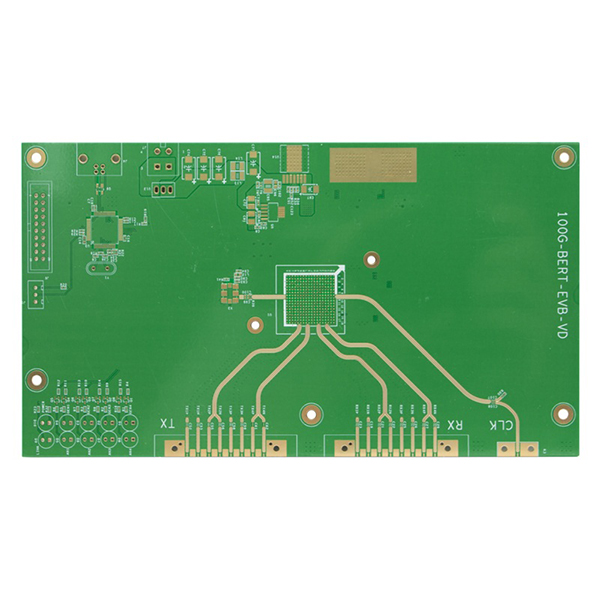

5G RF PCB-kortet har hulldiameter på bare 0,2 mm og linjebredde/avstand ned til 100/100 μm, og oppfyller de strenge kravene til høyfrekvent, høyhastighets signaloverføring. Det er mye brukt i 5G-signaltesting og relaterte felt.
Hovedtrekk ved produksjon av 5G RF PCB-kort
- Bruker høytytende RO4350B + TU768-materialer med utmerkede høyfrekvente egenskaper og lavt dielektrisk tap, noe som sikrer stabil signaloverføring.
- Avansert hybridpresseprosess forbedrer effektivt bindingsstyrken mellom lagene og forlenger produktets levetid.
- Presisjonsmekanisk boring oppnår minimale hulldiametre på 0,2 mm, egnet for montering med høy tetthet og lodding av mikrokomponenter.
- Overflaten bruker en ENIG-prosess (Electroless Nickel Immersion Gold), som gir utmerket loddebarhet, forbedret oksidasjonsmotstand og tilpasningsevne til komplekse forhold.
- Minste linjebredde/avstand ned til 100/100 μm, som støtter høyhastighets, høy tetthet ruting design.
- God produksjonskonsistens og høy pålitelighet, egnet for masseproduksjon og komplekse testkrav.
- Tilpassbare lag, tykkelser og spesialfunksjoner i henhold til kundens behov, som fleksibelt oppfyller ulike bruksscenarier.
Hovedanvendelser
- 5G-signaltestutstyr og RF-testsystemer.
- 5G-basestasjon RF-moduler og antenneenheter.
- Høyhastighets signaloverføring og mikrobølgekommunikasjonsenheter.
- Trådløse kommunikasjonsterminaler og RF-frontend-moduler.
- Radar, satellittkommunikasjon og andre høyfrekvente elektroniske felt.
- Andre kommunikasjons- og elektroniske enheter med strenge krav til høy frekvens og høy pålitelighet.
