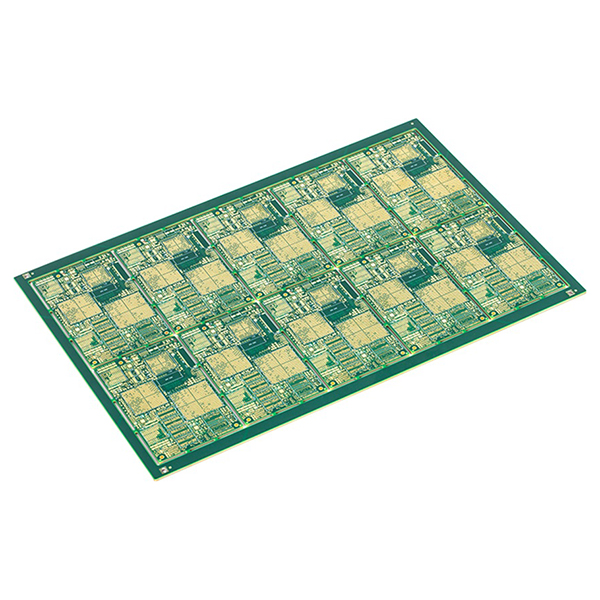

24-lags HDI-kretskort av 2. orden

24-lags HDI-kretskort av andre orden for applikasjoner med høy tetthet

Et 24-lags kretskort (24-lags PCB) er et produkt med mange lag som er dannet ved å laminere 24 lag med ledende kobberfolie og isolerende dielektrisk materiale vekselvis.

Beskrivelse

Et 24-lags kretskort (PCB)

Et 24-lags kretskort (PCB) er et avansert flerlags kretskort som vanligvis brukes i elektroniske systemer som krever komplekse kretsløp, høytetthetsruting, høyhastighets signaloverføring og høy pålitelighet.

Hovedtrekk ved 24-lags PCB-er

  • Støtter ultrahøy tetthet og kompleks kretsruting.
  • Bruker 2. ordens HDI-teknologi med stablede og forskjøvede blinde/begravde viaer.
  • Utmerket signalintegritet og EMI/EMC-ytelse.
  • Presis impedanskontroll og optimalisert strømfordelingsnettverk.
  • Egnet for høyhastighets-, høyfrekvens- og flerchip-integrasjonsdesign.
  • Oppfyller kravene til storskala komponentmontering med høy pålitelighet.
  • Flere lag gir god plass til ekstremt komplekse kretsdesign og ultra-tette komponentoppsett.
  • Overlegen elektrisk ytelse: flerlagsstruktur bidrar til å forbedre signal- og strømintegriteten, og reduserer krysstale og støy.
  • Sterk EMI/EMC-kontroll: letter design av elektromagnetisk kompatibilitet, ideelt for høyhastighets- og høyfrekvente applikasjoner.
  • Støtter avanserte prosesser som blind/begravde viaer og HDI, noe som muliggjør mindre størrelse og høyere integrasjon.

Hovedanvendelser for 24-lags PCB-er

  • Høyytelsesservere og utstyr for datasentre.
  • Nettverkskommunikasjon og basestasjonsutstyr.
  • Elektroniske systemer for luftfart.
  • Medisinske instrumenter og industriell automatisering.
  • Avanserte databehandlings- og kommunikasjonsterminaler.

Hovedspesifikasjoner

  • Antall lag:24
  • Materiale:FR-4 (Tg180), VT-47
  • Platetykkelse:2,59 ± 0,26 mm
  • Sporbredde/avstand:3,5/5,0 mil
  • Hulldiameter:0,25 mm
  • Overflatebehandling:ENIG (dypdypping i gull)
