14-lags 3-trinns halvleder testkort PCB-produksjon

14-lags, 3-trinns halvledertestkort PCB-produksjon

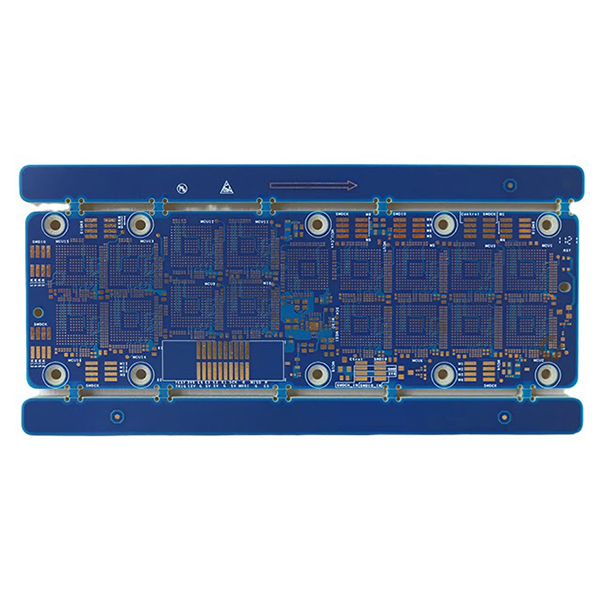

14-lags, 3-trinns halvledertestkort PCB-produksjon, med sin høye tetthet, høye presisjon og høye pålitelighet, er mye brukt i ulike avanserte halvledertestutstyr og fungerer som et viktig grunnlag for å sikre chipkvalitet og ytelse.

Hovedtrekk ved 14-lags, 3-trinns halvleder testkort PCB-produksjon

• Flerlags sammenkobling med høy tetthet:Den 14-lags strukturen kombinert med 3-trinns HDI-teknologi støtter komplekse kretsoppsett og isolering av flere signaler, og oppfyller kravene til signaloverføring med høy tetthet og høy hastighet.
• Presisjonsproduksjonsprosess:Bruker avansert Shengyi S1000-2M-materiale, med gullbelagt overflate, minimum hulldiameter på 0,5 mm og minimum spor/avstand på 4/4 mil, egnet for testing med fin pitch og høy presisjon.
• Høy pålitelighet og signalintegritet:Avansert begravd/blind via-teknologi og mellomlagsforbindelser forbedrer signalintegriteten og anti-interferensegenskapene betydelig, og sikrer nøyaktige testdata.
• Utmerkede materialer og håndverk:Høy temperatur- og korrosjonsbestandighet, egnet for langsiktige og komplekse testmiljøer.
• Fleksibel design og tilpasning:Støtter ulike testgrensesnitt og tilpassede design, noe som gjør integrering i forskjellige testsystemer enklere.

Introduksjon til 14-lags, 3-trinns halvledertestkort

• 14 lag:Refererer til 14 ledende lag inne i PCB-en, som muliggjør komplekse kretsforbindelser og signalisolering gjennom flerlagsstabling, egnet for krav til høy tetthet og høyhastighetssignaler, og som fremmer signalintegritet og elektromagnetisk kompatibilitet.
• 3 trinn:Refererer vanligvis til «trinnene» i HDI-teknologi (High Density Interconnect) – tre laserborings- og tre lamineringsprosesser, som støtter finere nedgravde/blinde via-strukturer for mer fleksible tilkoblinger og høyere tetthet, egnet for høyhastighets-/høyfrekvente applikasjoner.
• Halvledertestkort:Spesielt brukt til funksjoner som testing av chipfunksjoner og aldringstesting, som krever høy pålitelighet, høy presisjon og utmerket signaloverføringskapasitet.

Hovedanvendelser

• Halvledertestsystemer som chip-testhåndterere, ATE automatisk testutstyr, probekort og lastkort.
• Testscenarier med høye krav, som IC-funksjonstesting, aldringstesting og feilanalyse.
• Egnet for halvlederpakking og testing samt forskning og utvikling med krav til høy frekvens, høy hastighet, høy presisjon og høy pålitelighet.
