Vår PCB-produksjon bruker HDI, gullbelegg, nedgravde viaer, bakboring og avanserte prosesser for kompakte design, høy pålitelighet og topp ytelse.

Show sidebar

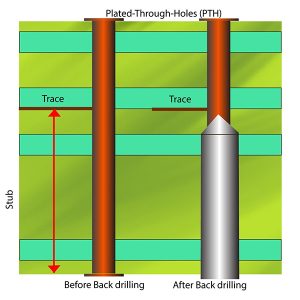

bakboring

bakboring for å fjerne overflødige kobberpilarer fra PCB-viaer

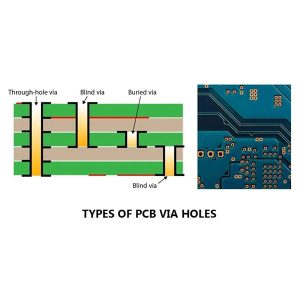

begravde viaer

Begravde viaer brukes til å koble sammen interne lag i et kretskort

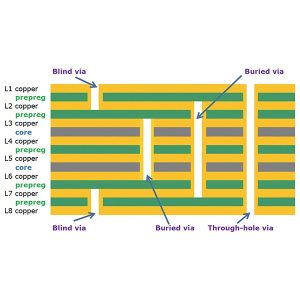

blinde gjennomføringer

Blinde viaer forbinder overflatelaget og de indre lagene

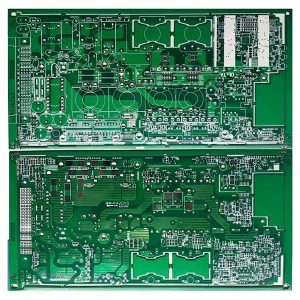

blyfri varmluftslodding

Blyfri varmluftslodding for beskyttelse av PCB-overflater

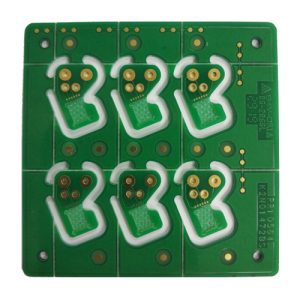

dybderuting

Dybderuting skaper en trappetrinnsformet eller rilleformet PCB

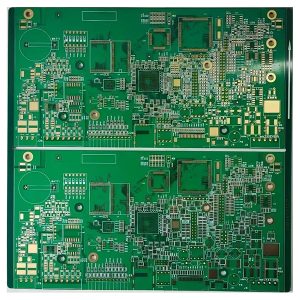

ENIG PCB

ENIG PCB bruker elektroløs nikkel-dyppgullteknologi

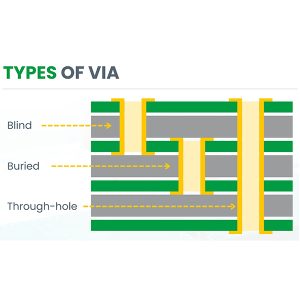

gjennomgående hull

Gjennomgående hull brukes til å koble sammen alle lagene i et kretskort

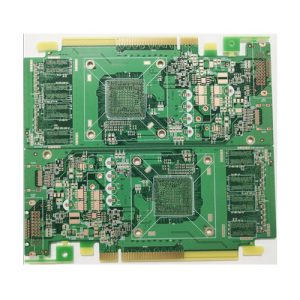

gullfinger PCB

Gullfinger-PCB med holdbare kantkontakter for tilkoblinger

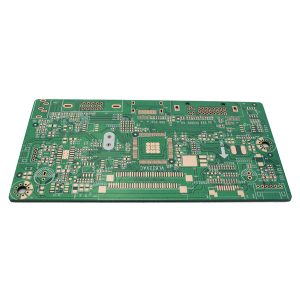

harpiksfylt via PCB

harpiksfylt via PCB for økt pålitelighet og lodding

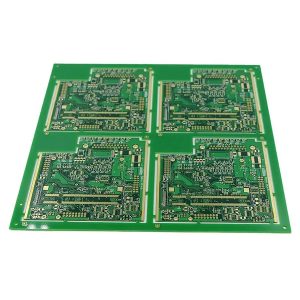

hybrid PCB

Hybrid-PCB betyr at det er et blandet laminat kretskort

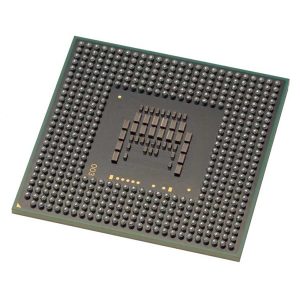

IC-substrat

IC-substrat for tilkobling av brikker til kretskort

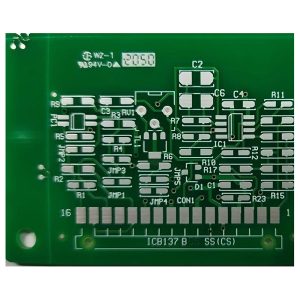

immersjonssølv PCB

Immersjonssølv-PCB for høy ledningsevne og loddebarhet

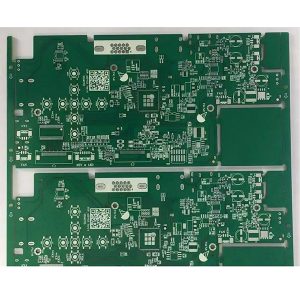

nedsenkingstinn PCB

immersjonstinn-PCB for loddebarhet og oksidasjonsbeskyttelse

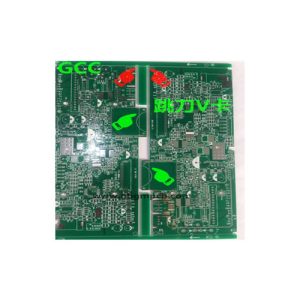

hopp v-scoring

Jump V-scoring med selektiv PCB V-groove-teknikk

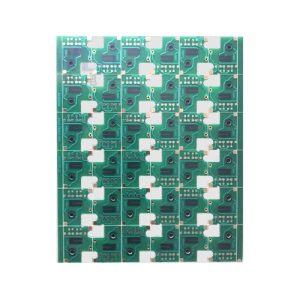

karbonblekk PCB

karbonblekk-PCB for kostnadseffektive tastaturer og kontakter

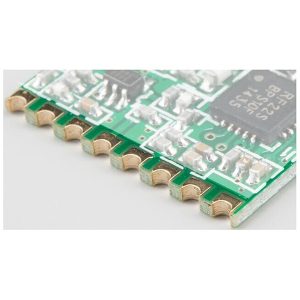

kronede hull og kanter på et PCB

Kastellert hull og kanter på et PCB for WiFi-moduler

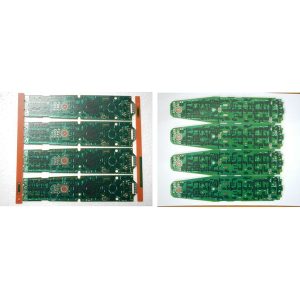

nikkelbelagt karbonfilm PCB

nikkelbelagt karbonfilm-PCB for ledende kontakter

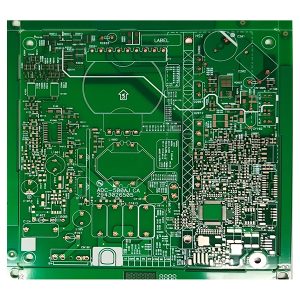

OSP PCB

OSP PCB med organisk overflatebehandling som bevarer loddebarheten

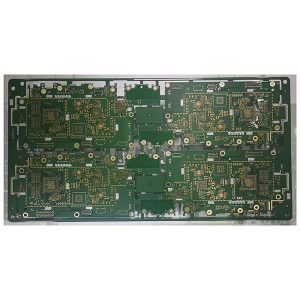

høy tetthet interconnect PCB

PCB med høy tetthet for mobile enheter og IoT-enheter

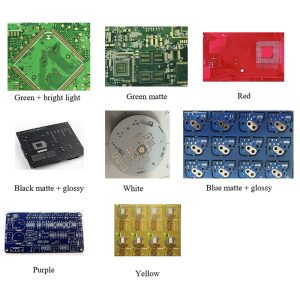

PCB tilbyr flere farger på loddemasker

PCB tilbyr flere farger på loddemasker å velge mellom
